Beskrivning
CARTEK Huvudströmbrytare X-PRO är designad för alla typer av tävlings- och rallybilar. Huvudströmbrytaren kan hantera hög startström och är därför lämplig för motorer med stor kapacitet och hög prestanda, inklusive V8-motorer. Den har också justerbar strömbegränsning för motorstoppsignalen och en 4-pins förseglad DT-kontakt för enkel installation.

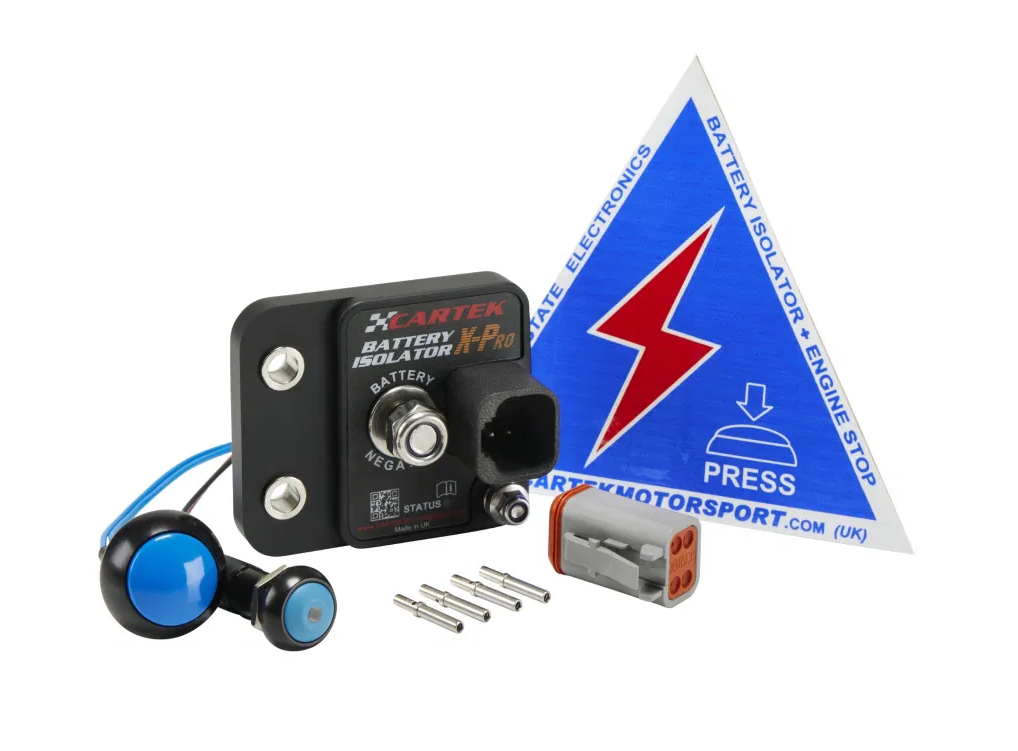

Satsen innehåller:
1 x Huvudströmbrytare kontrollenhet X-PRO
1 x Kontakt med krympterminaler
1 x Intern knapp
1 x Extern knapp
1 x Säkerhetsklistermärke
Huvudfunktioner
-Kan hantera 650A startström (2000A toppström)
-Kompakt och lätt design (110 g)
-Konfigurerbart motorstopp-utgång (5A/10A/15A/20A)
-Inbyggt skydd mot överström och övertemperatur
-Integrerad RGB-status-LED för diagnostik
-Fullständigt förseglad mot vatten och smuts
-Total motståndskraft mot stötar och vibrationer
-Beskrivning
Alla CARTEK-huvudströmbrytare är designade för att utföra två funktioner enligt FiA-säkerhetsregler för motorsport:
Stoppa motorn, «Kill».
-Koppla bort batteriet från alla elektriska system, «Isolera».
-Motorstopp-funktionen utförs genom att koppla bort strömförsörjningen till ECU eller tändkretsen, vilket tvingar motorn att stanna och generatorns strömproduktion att upphöra.
-Batteriisoleringsfunktionen utförs genom att koppla bort den negativa polen på bilens batteri från chassi/jord, och därigenom koppla bort batteriet från alla bilens elektriska system.
-När batteribrytaren aktiveras, utförs motorstopp-funktionen en mycket kort period före batteriisolationen. Det finns också inbyggt skydd mot spänningsstötar från generatorn, så inga extra komponenter behövs.
Användaroperation:
Alla CARTEK-huvudströmbrytare betjänas med två brytare:
En instrumentpanelmonterad intern brytare låter föraren slå batteribrytaren AV och PÅ. En extern brytare är tillgänglig för säkerhetspersonal i en nödsituation. Den interna brytaren kan användas för att slå batteribrytaren AV och PÅ, medan den externa brytaren endast kan slå batteribrytaren AV.
Alla CARTEK-huvudströmbrytare slår sig också automatiskt av om ett fel upptäcks, till exempel kortslutning, överström, övertemperatur eller brott i kabelanslutningarna. Om detta inträffar kommer LED-lampan på batteribrytaren och CARTEKs interna brytare att visa ett blinkmönster som indikerar orsaken till felet.
